多通道超声波检测电子系统-适用于自动化检测设备
ECHOGRAPH 1170
产品描述

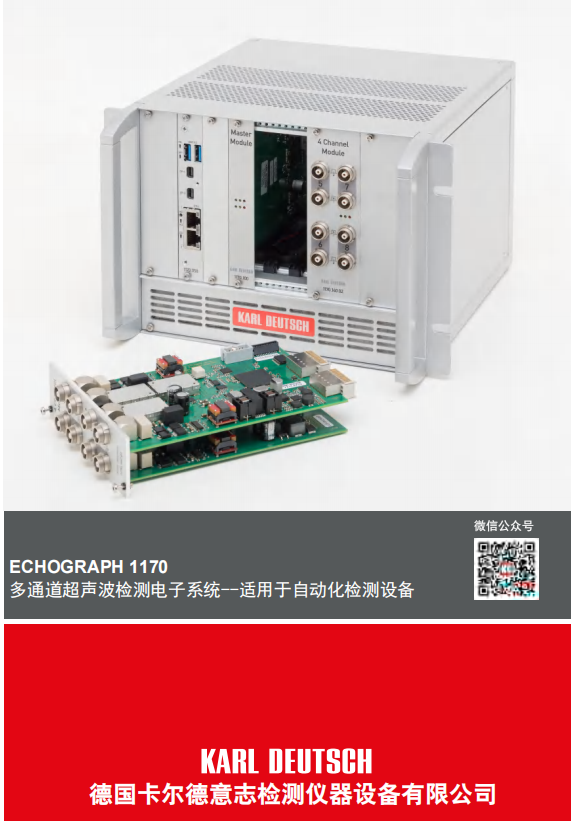

ECHOGRAPH 1170 Basic是模块化超声电子设备，该设备安装在一个4HU 10英寸模块机架中。 在该机架内可以配备一个主板卡和最多三个超声波板卡。
每个超声板卡都包含四个用于双晶或单晶探头的多通道模块，每个通道可独立配置。 每个板卡最大脉冲重复频率8 kHz，可以根据需要模块的四个通道之间任意分配，从而产生单个通道2 kHz的平均最大脉冲重复频率。
每个板卡中的通道可以同时执行检测任务。 如果使用多个模块，则通道也可以并行运行。 主板卡从各个超声通道中接收数据，对其进行配置并控制时序程序。
通过不同功能的ECHOVIEW软件，可以进行功能评估（例行测试，带状图，C扫描等）。
关键特点
- 模块化配置，每个机架最多12个通道
- 4通道模块，备件库存非常容易
- 每个通道3个闸门
- 2个触发闸门，可表面波触发或底波触发或灵活的BE-BE壁厚测量
- 测量范围可达5 m
- 可以并行和多重操作
- 模拟和数字深度补偿（TCG）
- 高精度壁厚测量：壁厚测量精度达到0.01 mm以上
- 程序操作简单
- 独立的工控机可为更负责检测任务提供解决方案（选配）
版本
带PC-模块, 无软件:
ECHOGRAPH 1170 OEM, 4 通道
(订货号: 1170.400-04)
ECHOGRAPH 1170 OEM, 8 通道
(订货号: 1170.400-08)
ECHOGRAPH 1170 OEM, 12 通道
(订货号: 1170.400-12)
带 PC-模块和ECHOVIEW基础版软件:
ECHOGRAPH 1170, 4 通道,
(订货号.: 1170.500-04 RT)
ECHOGRAPH 1170, 4 通道, 带状图
(订货号: 1170.500-04 SC)
ECHOGRAPH 1170, 4 通道, C-扫
(订货号: 1170.500-04 CS)
ECHOGRAPH 1170, 8 通道, 基础版
(订货号: 1170.500-08 RT)
ECHOGRAPH 1170, 8 通道, 带状图
(订货号: 1170.500-08 SC)
ECHOGRAPH 1170, 8 通道,C-扫
(订货号: 1170.500-08 CS)
ECHOGRAPH 1170, 12 通道, 基础版
(订货号: 1170.500-12 RT)
ECHOGRAPH 1170, 12通道, 带状图
(订货号: 1170.500-12 SC)
ECHOGRAPH 1170 12通道, C-扫
(订货号: 1170.500-12 CS)
