圆坯超声波自动检测系统 (ECHOGRAPH-ALPT/RPTS)

产品描述

该系统可对于大直径圆坯(通常为80 mm至350 mm)进行全截面检测,检测机械设计为门架或大梁式。 检测过程为:圆坯上料到检测系统并原地旋转。

探头安装在探头架上并沿着线性导轨水平移动。 这样的复合运动就组成一个螺旋检测轨迹。 探头架为长条形设计,并从圆坯上方往下入射扫查, 探针架设计为万向悬架的结构,即使圆坯的圆度不好,也可确保良好耦合。 探针架设计为万向悬架的结构,即使圆坯的圆度不好 也可确保良好耦合。

对于钢棒的检测,该系统的产品名称为RPTS, 对于铝棒的检测,该系统的产品名称为ALPT。

关键特点

  • 适合直径80mm 至350 mm的圆坯检测
  • 螺旋扫查方式,可保证100%横截面覆盖率
  • 根据产量和检测速度的要求配置不同数量的探 头和探头架
  • 探头架采用万向悬挂设计,确保稳定良好的耦合
  • 根据测试任务的不同,可选择射流或水膜式耦合方式
  • 钢和铝等材料均可检测

更多信息

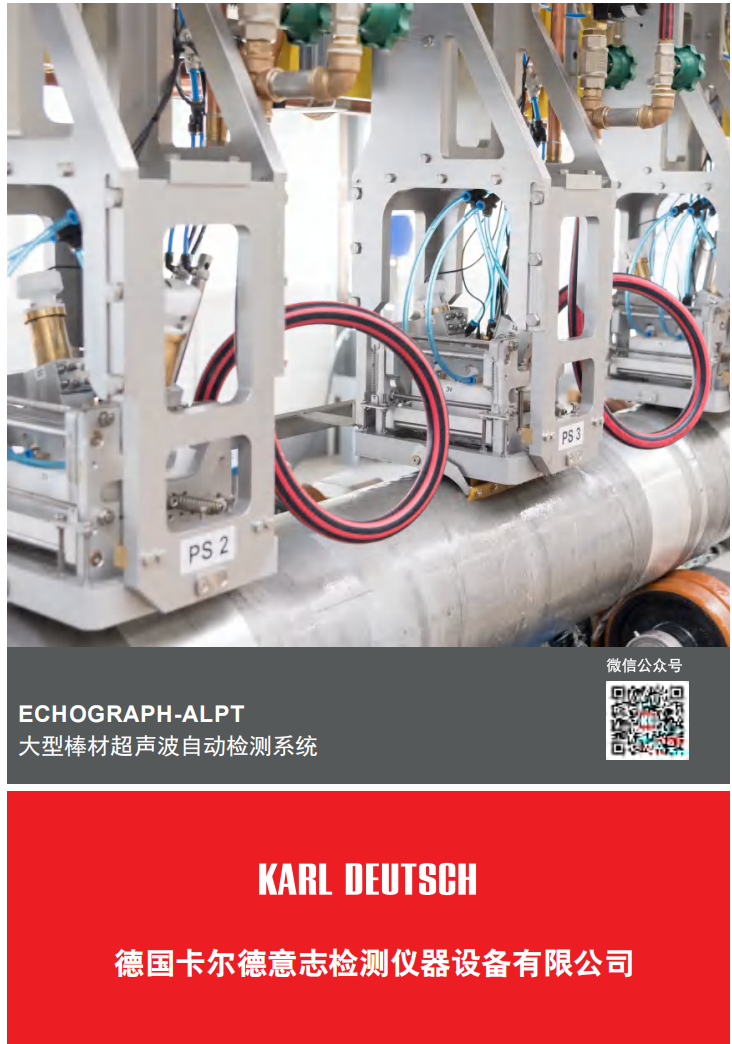

详细彩页:

超声理论及附件:
