01 产品简介

德国卡尔德意志设计生产的套圈及盘环件超声波自动检测系统是一种用于检测套圈及盘环件的超声波自动检测设备，它利用超声波检测技术，可以适用于风电轴承套圈、铁路轴承套圈、铸件等盘环件等。德国卡尔德意志可提供常规超声或相控阵检测系统。

该超声波检测系统是一种高效、准确、经济、全面的检测仪器，检测精度可达到0.5mm平底孔，检测速度最高可达到600mm/s。

02 大型环件水浸探伤系统

大型环件水浸探伤系统是一种用于检测大型环形工件内部缺陷的无损检测设备，它通常用于检测风电、铁路、石油化工设备、核电、大型机械等环锻件的内部缺陷，以确保这些材料的安全性和可靠性。

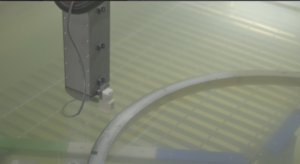

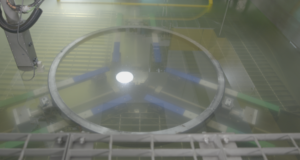

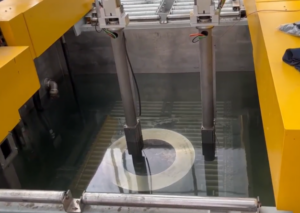

1、大型环件超声水浸探伤系统

该检测系统的工作原理是将大型环锻形放入水或耦合剂中，并利用超声波在水等耦合剂中传播的特性，对工件进行全方位、多角度的检测。通过接收和分析超声波回波信号，可以判断工件内部是否存在裂纹、夹杂、疏松等缺陷，并对缺陷的位置、大小和大致形状进行准确的定量和定位。

该设备的扫描系统可对最大直径4.2米、重量5吨的轴承环进行超声波检测，检测300mm深度0.5mmFBH的缺陷，它是目前世界上超大的超声波水浸式扫描系统。

2、大型环锻件相控阵超声波水浸探伤系统

大型环件相控阵水浸探伤系统的应用场景主要是对大型环形零件进行无损检测，如航空发动机机匣、燃气轮机轮盘等。这些零件在制造过程中可能会出现内部缺陷，如裂纹、气孔等，因此需要进行检测以确保其质量。

此外，相控阵技术可以实现声束的精确控制和聚焦，提高了超声检测的分辨率和灵敏度，能够更准确地发现内部缺陷，避免漏检和误判的情况。
