01 产品简介

我公司设计生产的无缝管相控阵超声波自动检测系统可以高速地对无缝管材进100%的检测。该检测系统通过螺旋方式步进，可同时检测无缝管内外壁纵向和横向缺陷、内部夹层缺陷、斜向缺陷（±90°全覆盖）、壁厚测量等等。

该超声波自动检测系统具有高精度、高检测灵敏度、检测结果较高的重复性和及高检测效率等特点。

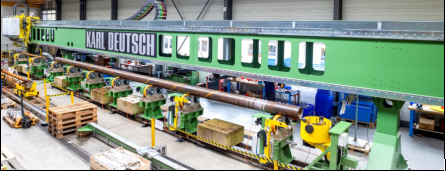

02 无缝管材相控阵超声波自动检测系统

该无缝管相控阵超声检测设备具有强大的软件功能、多声束并行技术和优秀的信噪比，能够大大提升检测速度和检测效率。

根据检测速度、管道形状、缺陷类型及不同客户的要求，可以专门设计不同类型的探头，相应检测不同类型的缺陷。

对超声波检测标准中的典型缺陷类型，常使用如下设置：

一个探头用于检测夹层缺陷同时进行壁厚测量；

一个探头用于顺时针方向纵向缺陷检测；

一个探头用于逆时针方向纵向缺陷检测；

两个探头用于横向缺陷检测；

多个探头用于顺时针方向斜向缺陷检测；

多个探头用于逆时针方向斜向缺陷检测；

检测过程中，管材原地旋转，探头沿着管材长度方向直线前进，扫描沿管材长度方向行成螺旋复合扫描。

检测覆盖率取决于探头的有效宽度和探头阵元数量、晶片间距、虚拟孔径等。

除了典型的纵向、横向、夹层缺陷外，同时还配置多个探头用于检测斜向缺陷（包括顺时针或逆时针方向的斜向缺陷），斜向缺陷角度可覆盖在+90°到 -90°范围内的所有缺陷。

检测斜向缺陷通过探头倾斜和电子偏转的方式实现，每个探头可以覆盖一定角度范围的斜向缺陷，检测时间和检测速度是由探头数量及探头性能决定。

为了便于用户对我公司设备的使用，我公司为用户提供了一套专门的检测软件，用于获取高速检测状态下的检测数据。

该软件系统可对检测数据进行实时监控，对检测结果进行实时自动评判，自动输出分选信号，

同时，该软件还可自动进行校准、灵敏度自动匹配、实时采集数据，并且能够自动生成检测报告。
